Kollisionsprüfung - Ein Sprung in der Modellkoordination!
ConVoid 1.6.0 ist da - ein Update mit vollem Fokus auf die interdisziplinäre Modellkoordination.
14-tägige kostenlose Testphase
Hattest du noch keine Gelegenheit, ConVoid auszuprobieren? Starte jetzt mit einer 14-tägigen kostenlosen Testversion.
Was ist neu?
Kollisionsprüfung
ConVoid bietet jetzt eine erweiterte Kollisionsprüfung und Koordination direkt in Revit. Dieses Upgrade ermöglicht es dir, eine Kollisionsprüfung über alle Disziplinen hinweg durchzuführen.
Der Workflow bleibt gewohnt einfach: Mit einem einzigen Klick kannst du von "Öffnungsmodus" zu "Kollisionsmodus" wechseln. Du kannst eine Kollisionsprüfung zwischen zwei ausgewählten Elementgruppen durchführen, beispielsweise zwischen HKLS und Elektro. ConVoid setzt automatisch 3D-Kollisionsmarkierungen im Modell, sodass Kollisionen eindeutig identifiziert und sowohl in 2D- als auch in 3D-Ansichten systematisch bewertet werden können.
ConVoid Manager
Wir haben mehrere kleinere Verbesserungen am ConVoid Manager vorgenommen. Die Tabelleneinstellungen werden nun individuell für jede Disziplin gespeichert, sodass du die Tabelle an die spezifischen Anforderungen jeder Disziplin anpassen kannst.
Zusätzlich haben wir die "Platzhalter"-Funktion wieder aktiviert, die es dir ermöglicht, Platzhalter zu verwalten, die beispielsweise beim Zusammenführen von Öffnungen entstehen.
Außerdem wird eine zusammengeführte Öffnung nun innerhalb des Sichtbereichs der Tabelle hinzugefügt, anstatt am Ende der Tabelle.
Öffnung Abmessung
Wir haben die Funktion „Öffnung Abmessung“ verbessert. Jetzt kannst du eine Mehrfachauswahl der Filter vornehmen, um verschiedene Fugenmasse in einem Schritt den Durchbrüchen zu zuweisen.
Webbasierter Lizenzmanager
Unser neuer webbasierter Lizenzmanager bietet eine Reihe erweiterter Funktionen:
Multi-Admin-Verwaltung:
Verwalte bis zu drei Administratoren, die vollen Einblick in deine Lizenz erhalten.
Export nach Excel:
Exportiere Nutzungsanalysen ganz einfach nach Excel.
Benutzerbasierte Sperrung:
Blockiere einzelne Benutzer statt Geräte.
Projektanalysen:
Verfolge Durchbruchsstatus und erhalte wertvolle Einblicke in den Fortschritt deines Projekts.
Support-Analysen:
Erhalte detaillierte Einblicke in deine Support-Anfragen.
Kunden, die den webbasierten Lizenzmanager nutzen, müssen sich auf unserer neuen Plattform registrieren, um vollen Zugriff zu erhalten.
ConVoid Revit® Families
Um die Funktionen von ConVoid weiter zu verbessern, haben wir neue Parameter und Symbole zu den bestehenden Familien hinzugefügt.
Neue Parameter:
[Versatz Beibehalten]
Verhindert, dass die Fugenmasse auf Standardwerte zurückgesetzt werden, wenn Änderungen vorgenommen werden.
[Versionsstempel]
Verbessert die Nachverfolgung von Modellversionen und zeigt an, ob eine Öffnung bereits aktualisiert wurde.
[Gruppenname]
Wird in zukünftigen Versionen genutzt, um Probleme zu gruppieren.
[Zugewiesen an]
Wird in zukünftigen Versionen genutzt, um Probleme einem Team oder Benutzer zuzuweisen.

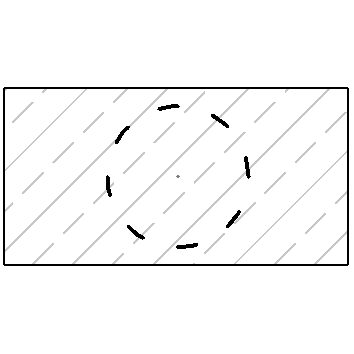

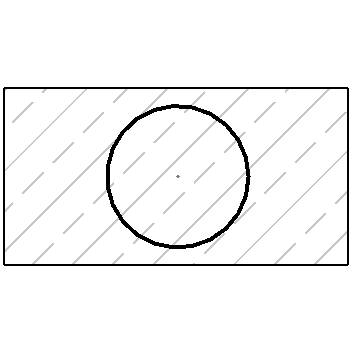

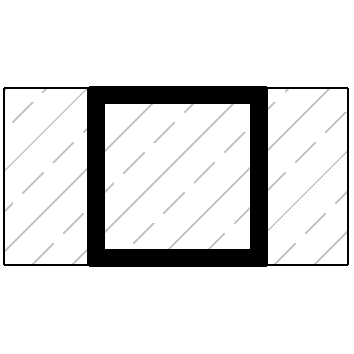

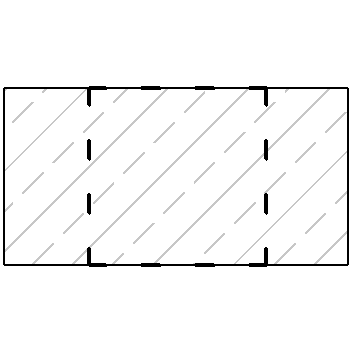

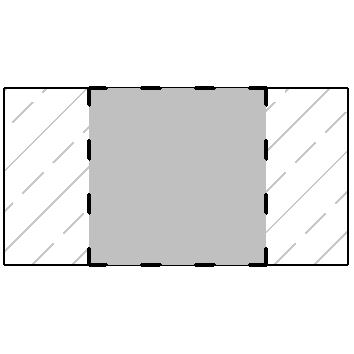

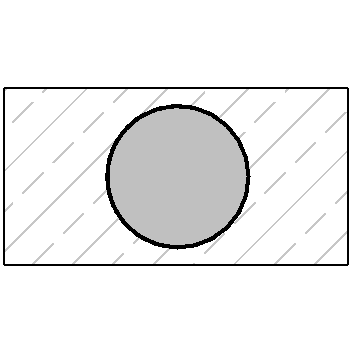

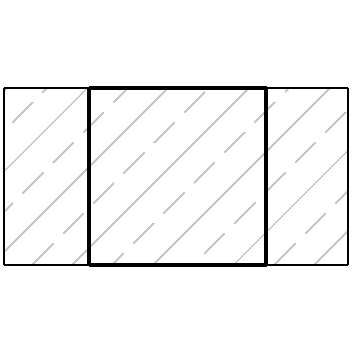

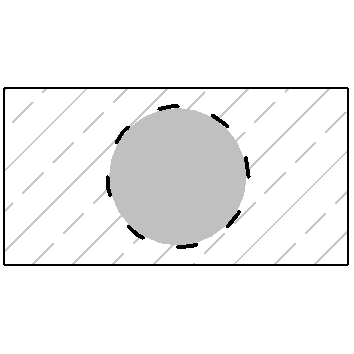

Neue Symbole:
Hinweis: Ihr könnt weiterhin mit den bestehenden Familien arbeiten. Entweder ihr verzichtet auf die neuen Funktionen oder anstatt die bestehenden Familien zu überschrieben könnt ihr die neuen Parameter manuell zu den Familien ergänzen mit der Shared Parameters File.
Neue Familie - Clash Marker:
Die ConVoid-Bibliothek wurde um die Kollisionsmarkierungsfamilie erweitert. Mit dieser Familie kannst du Kollisionsprüfungen durchführen und Kollisionen in 2D und 3D markieren.
Neue erweiterte Parameter:
New advanced parameters can be individually added to ConVoid families:
[Chat Log]
Speichert Chat-Kommentare im ConVoid Manager in einem lesbaren Format.
[Höhenlage Basisebene - Unterkante/Achse/Oberkante Öffnung]
Gibt automatisch die Höhe der Achse, Oberkante oder Unterkante der Öffnung relativ zum Basisniveau an.
[Höhenlage Oberste Ebene - Unterkante/Achse/Oberkante Öffnung]
Ähnlich wie oben, aber relativ zum oberen Niveau.
Update Tragwerksöffnungs-Familien:
Die Tragwerksöffnungen wurden mit zusätzlichen Symbolen und Fugenmassparametern erweitert.
Beispielprojekt
Das ConVoid-Beispielprojekt wurde aktualisiert, um fortgeschrittenere Tests zu unterstützen und ist nun für Autodesk Revit® 2021-2025 verfügbar.
Fazit
Wir arbeiten kontinuierlich daran, die Genauigkeit und Leistung von ConVoid zu verbessern. Erlebe diese Verbesserungen selbst mit dem neuen Update. Warte nicht länger - probiere ConVoid 1.6.0 noch heute aus und optimiere deine interdisziplinäre Koordination!
Release Notes
Allgemein:
[Verbesserung] Benutzeroberfläche verbessert.
[Verbesserung] Wenn ein verbundenen Durchbruch den Parameter „Ausgrenzen von conVoid“ erhält, werden auch automatisch die Sub-Durchbrüche den Parameter erhalten.
[Verbesserung] Aktualisiertes Beispielprojekt 1.10.
Lizenzmanager:
[Neue Funktion] Neuer Lizenzmanager ist auf unserer neuen Plattform verfügbar.
[Verbesserung] Nutzer anstelle von Maschinen blockieren.
[Verbesserung] Verwaltung von bis zu drei Administratoren.
[Neue Funktion] Verfolgung von Öffnungen ermöglichen.
[Neue Funktion] Support-Einblicke erhalten.
ConVoid:
[Neue Funktion] Kollisionsprüfung.
[Verbesserung] Verbesserte Berechnung für Revit-Wände, wenn die Referenzelemente parallel sind.
[Verbesserung] Verbesserte Leistung.
[Fehlerbehebung] Fehlernachricht, die beim Zurücksetzen eines Nicht-ConVoid-Genehmigungsstatus auftrat, behoben.
[Verbesserung] Verbesserte Berechnung für Rohre mit einem Durchmesser von weniger als 6 mm.
[Verbesserung] Verbesserter Algorithmus zur Reparatur defekter IFC-Elemente.
[Verbesserung] Verbesserte Berechnung, wenn Referenzelemente geteilte Host-Elemente durchschneiden.
[Verbesserung] Verbesserte Berechnung und Ergebnisse für Kabeltrassen.
[Fehlerbehebung] Import-Einstellungen korrigiert.
[Fehlerbehebung] Ein Revit-Fehler, der automatisch die Parameterwerte für „Versatz vorne“ und „hinten“ setzt, wird nun während der automatischen Platzierung von Öffnungen abgefangen.
ConVoid Manager
[Entfernte Texteingabe] Die Texteingabe „Kollisionszone“ wurde entfernt, da die Kollisionszone über die Parameter eingestellt werden kann.
[Verbesserung] Verbundene Öffnungen werden in der Tabelle nun unter den ausgewählten Öffnungen eingefügt, anstatt am Ende.
[Verbesserung] Die Einstellung zum Filtern und Sortieren der Tabelle wird nun auf die Disziplinen angewendet.
[Fehlerbehebung] Exportierte Excel-Dateien enthalten keine leeren Zeilen mehr.
[Fehlerbehebung] Fehler beim Exportieren von BCF-Dateien behoben.
[Fehlerbehebung] Leistungsproblem in Version 1.5.27 wurde behoben.
[Funktion] Die Platzhalterfilter-Funktion wurde reaktiviert.
Öffnungsabmessung:
[Verbesserung] Mehrfachauswahl von Filtern ermöglicht, um verschiedene Anforderungen in einem Schritt auszuführen.
Smart Tag:
[Fehlerbehebung] Ein Problem wurde behoben, bei dem der Parameter „Leader“ schreibgeschützt war.
Ausrichten:
[Verbesserung] Verbesserte Ausrichtungsergebnisse.
Planprüfung:
[Fehlerbehebung] Ein Fehler wurde behoben, der dazu führte, dass Revit abstürzte.
Ebene/Höhe:
[Verbesserung] Das Fenster ist jetzt in der Größe anpassbar.
Familien:
[Neue Familie] Neue Familie „Clash Marker“.
[Neuer Parameter] „Überschreitung beibehalten“ – Verhindert, dass die Überschreitungswerte bei Änderungen auf die Standardwerte zurückgesetzt werden.
[Neuer Parameter] „Versionsstempel“ – Verbessert die Verfolgung von Modellversionen bei der Berechnung von Öffnungen, indem ermittelt wird, ob eine Öffnung bereits aktualisiert wurde.
[Neuer Parameter] „Zugewiesen an“ – Wird in zukünftigen Versionen verwendet, um Probleme einem Team oder Benutzer zuzuweisen.
[Neuer Parameter] „Gruppenname“ – Wird in zukünftigen Versionen zur Gruppierung von Problemen verwendet.
[Aktualisierte Familie] Symbole und Überschreitungen wurden zu Tür- und Fensterfamilien hinzugefügt.
[Neuer Parameter] „Chat-Protokoll“ – Sobald dieser Parameter hinzugefügt wird, speichert der ConVoid Manager Chat-Kommentare in einem lesbaren Format beim Schließen.
Neuer Parameter] "Höhenlage Basisebene - Unterkante/Achse/Oberkante Öffnung" – Sobald dieser Parameter hinzugefügt wird, gibt ConVoid automatisch die Höhe der Achse, der oberen oder unteren Kante der Öffnung relativ zum Basisniveau an.
[Neuer Parameter] „Höhenlage Oberste Ebene - Unterkante/Achse/Oberkante Öffnung" – Ähnlich wie oben, jedoch relativ zur oberen Ebene anstelle des Basisniveaus.
